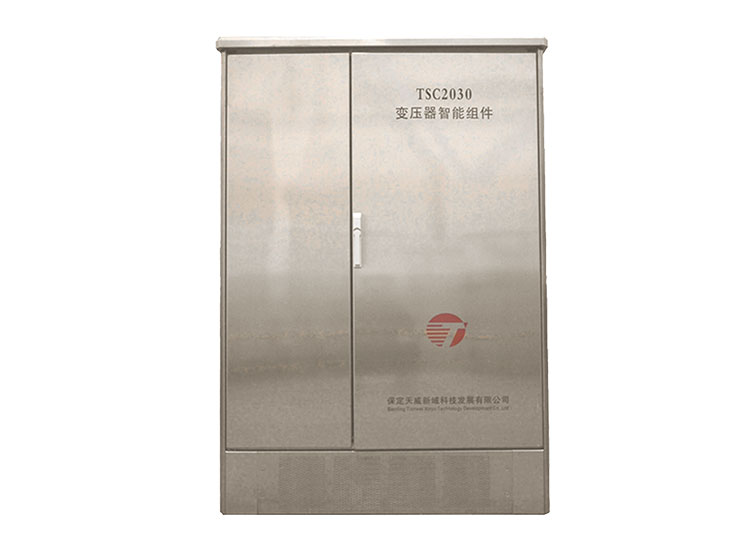

TSD-2030 變壓器智能組件
TSC2030變壓器智能組件主要由變壓器智能化單元、局部放電監測單元、油氣微水監測單元、光纖繞組測溫單元等設備組成，滿足智能變電站內油浸式電力變壓器智能化的技術要求，依據監控設備模塊化、設計標準化、安裝就地化的原則，采用信號處理及數字化技術、嵌入式計算機技術、高速以太網通信技術以及狀態評估診斷技術，實現對變壓器智能化監測和狀態評估。TSC2030集成了對局部放電、溫度負荷、油中溶解氣體和微水、鐵芯接地電流、光纖繞組測溫、變壓器振動等信號以及冷卻裝置、有載分接開關等執行機構的監控，同時為非電量保護裝置、合并單元等預留安裝和通訊接口。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點

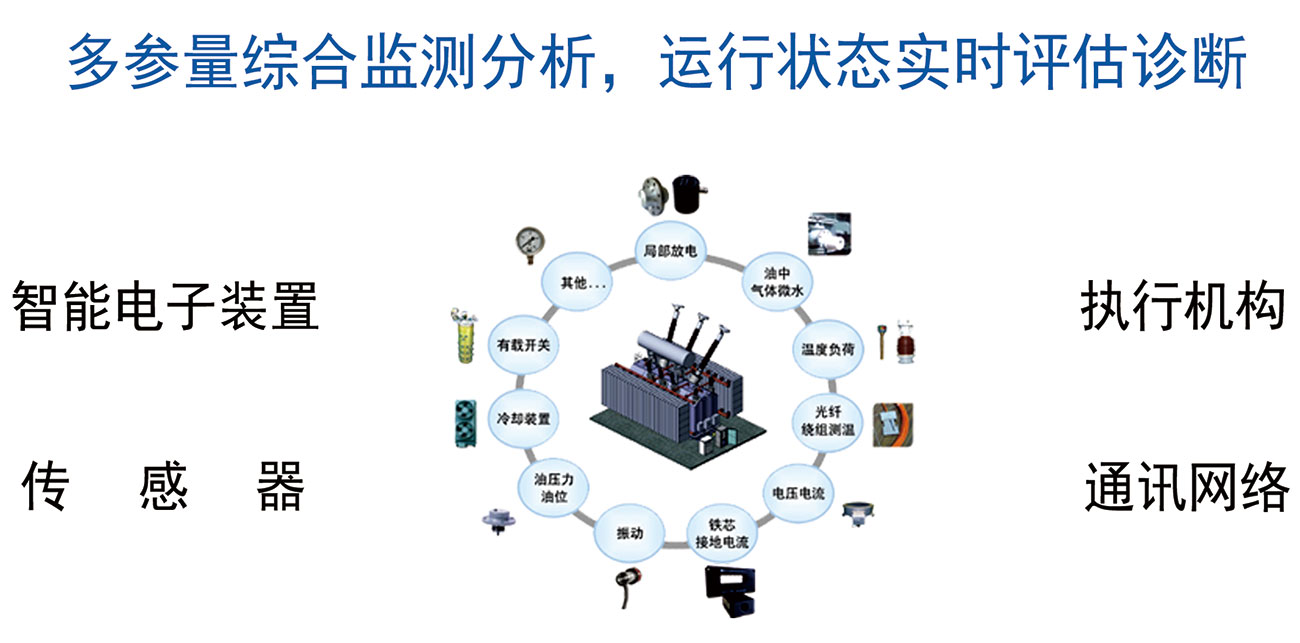

變壓器運行狀態綜合監測分析
TSC2030變壓器智能組件通過多種內置和外置智能傳感器實時監測繞組、器身、鐵芯、冷卻系統、有載開關、套管等變壓器組部件，實現對變壓器的常規狀態信號（溫度、負荷、油位、油壓力等）、局部放電信號、油中氣體信號、振動信號、接地電流信號等實時綜合監測和分析。
對變壓器實時運行狀態評估診斷
TSC2030變壓器智能組件通過采集的變壓器運行狀態信號，運用與變壓器評估診斷相關的六種分析模型（熱平衡模型、老化模型、過負荷模型、冷卻模型、綜合狀態評估模型、故障分類模型），結合本體固有特性參數和歷史數據。
適用范圍廣，提供多種解決方案
TSC2030變壓器智能組件適用于110kV～1000kV的油浸式電力變壓器。TSC2030變壓器智能組件對不同的用戶和現場使用條件可提供多種解決方案，如：油氣監測支持采用色譜法或電化學法的兩種方案，電壓電流的采集支持采用電磁式互感器或電子式互感器的兩種方案，光纖繞組測溫提供經濟型（8通道）和高端型（32通道）兩種方案。
支持多種通訊協議，兼容IEC61850標準
TSC2030變壓器智能組件支持各單元之間采用IEC61850通訊協議或其它標準協議，與站控層的通訊接口采用光纖以太網，協議遵循IEC61850標準。
監控和評估項目
| 項目 | 描述 | |||
| 變壓器智能化單元 | 監測 | 頂層油溫、底層油溫、環境溫度 | 冷卻裝置運行狀態 | 變壓器電壓、電流 |
| 冷卻裝置累計運行時間 | 鐵芯接地電流 | 變壓器振動 | ||
| 變壓器本體油壓力 | 變壓器本體油位 | 變壓器本體非電量保護信號 | ||
| OLTC油箱油位 | OLTC當前檔位 | OLTC工作狀態 | ||
| OLTC濾油機狀態 | OLTC油溫度 | |||
| 控制 | 冷卻裝置投切控制 | OLTC換檔控制 | ||
| 評估 | 評估繞組熱點溫度 | 評估冷卻效率 | 評估變壓器熱壽命損失和熱老化率 | |
| 評估有載開關觸頭壽命 | 評估變壓器供電電能質量 | 統計電量、電能質量分析 | ||
| 評估過負載能力和緊急過載時間 | 綜合分析、評估診斷變壓器狀態 | |||
| 局部放電監測單元 | 局部放電監測分析 | |||
| 油氣微水監測單元 | 油中溶解氣體監測分析 | 油中微水含量監測分析 | ||
| 光纖繞組測溫單元 | 繞組熱點溫度監測 | |||
