TWMT-100 變壓器局部放電在線監測系統

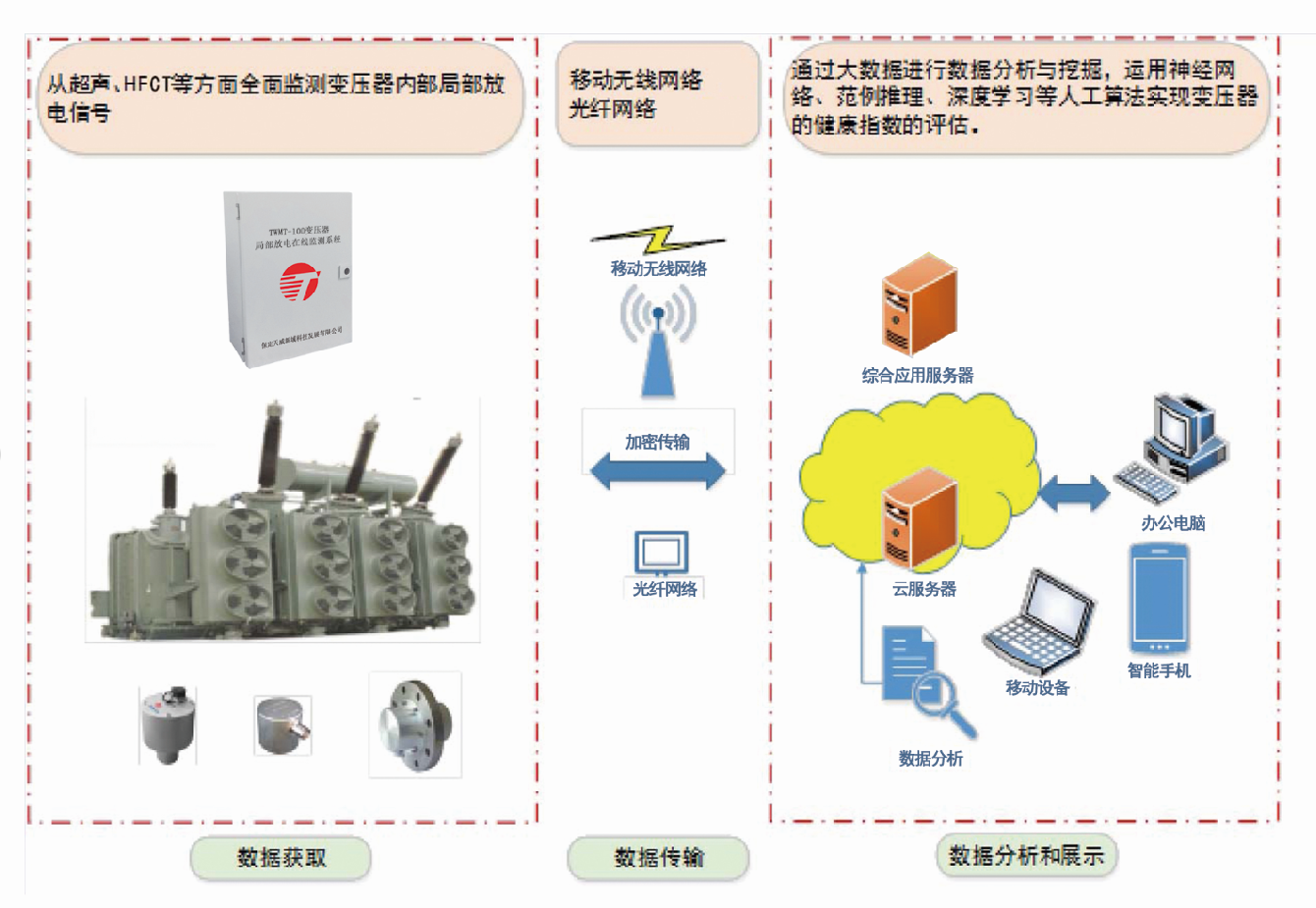

TWMT-100變壓器局部放電在線監測系統能夠監測變壓器運行過程中的內部局部放電情況，可以對變壓器絕緣異常狀態和放電性故障做出預警，為變壓器正常運行提供指導數據。系統采用小型化、模塊化結構設計，系統能監測變壓器內部局部放電信號和進行分析，并形成評估診斷結果；系統采用光纖以太網和移動無線網絡實現數據互聯和共享，用戶可以掌握被監測變壓器的運行狀態。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
采用多種手段在線監測局部放電，捕捉變壓器內部瞬變的突發性故障。
內置變壓器絕緣缺陷診斷系統，實時、快速給出變壓器健康狀態，以健康指數進行量化并展示。
整體體積小，重量輕，便攜輕便；柜體內置減震器。
通訊采用移動無線網絡，同時具備以太網通訊接口，能夠?qū)崿F(xiàn)與電力系統SCADA系統的連接。
具有多種消干擾技術，例如小波消噪技術，頻域消干擾技術，窄帶消干擾技術。
性能參數
| 項目 | 描述 |
| 測量通道 | 6個獨立測量通道 |
| 采樣精度 | 14Bit |
| 監測同步 | 同時監測全部通道，無時間差 |
| 檢測靈敏度 | HFCT通道：≤10pC，AE通道：≤200uV |
| 動態范圍 | ≥75dB |
| 同步方式 | 外同步方式頻率范圍：50～500Hz |
| 電磁兼容 | 滿足電力系統高等級要求 |
| 接口 | RJ45(光口或電口)，RS232，RS485,USB |
| 滿足協議 | 標準IEC61850協議，標準RTU協議 |
| 通道對外供電 | DC12V,200mA |
| 供電電源 | AC 85-260V 或 DC 100V-300V |
| 功耗 | 50W |
| 增益 | 46dB±1dB |
| 峰值靈敏度 | ≥75V/(m/s) |
| 諧振頻率 | 150kHz |
| 安裝尺寸φ×H（mm） | 36×34 |
| 輸出方式 | BNC輸出 |
| 電源 | DC 8V～24V,5mA |
| 檢測靈敏度 | 1pC |
| 測量范圍 | 15mV/mA |
| 信號頻帶 | 100kHz-30MHz |
| 輸出阻抗 | 50歐姆 |
| 輸出方式 | BNC輸出 |
| 校正輸出接口 | 標準BNC |
